描述：GM10是橫河電機（Yokogawa）SMARTDAC+ 數據采集系統和控制產品系的最新研發產品。SMARTDAC + 是數據采集和控制的一種全新方式，以人性化、簡便的操作為設計重點。通過智能架構，GM10實現了數據采集系統的可擴展化。
YOKOGAWA專有模塊構造
一次可擴展一個模塊。
設計特別，模塊可放入相連的模塊基座。
模塊基座可確保連接 (支持滑鎖和螺絲固定)
可從前面板插拔模塊，便于維護。
一個數據采集模塊(GM10) 最多可連接10個 I/O 模塊
可根據應用需求選擇模塊。 可提供抗噪聲、電磁繼電器型模塊。 所有模塊均配置可拆卸端子塊，接線方便。 與 SMARTDAC+ 系列產品使用的模塊相同。
型號 | 產品名稱 | 測量/應用 | 通道數 |
| GX90XA-10-U2 | 模擬輸入模塊 | DC 電壓、熱電偶、RTD、接點(半導體繼電器掃描型) | 10 |
| GX90XA-10-L1 | DC 電壓、熱電偶、接點(低耐壓型) | 10 | |
| GX90XA-10-T1 | DC 電壓、熱電偶、接點(電磁繼電器掃描型) | 10 | |
| GX90XA-10-C1 | DC 電流(mA) | 10 | |
| GX90XD | 數字輸入模塊 | 遠程控制輸入、操作記錄或脈沖輸入 | 16 |
| GX90YD | 數字輸出模塊 | 報警輸出 | 6 |
| GX90WD | 數字輸入 / 輸出模塊 | 遠程控制輸入、操作記錄或脈沖輸入 / 報警輸出 | DI:8/DO:6 |
模擬輸入模塊的掃描間隔和測量類型
類型 | 通道數 | 掃描間隔 （最短） | 掃描器 | TC | RTD | DCV | DI | mA | 用途 |
| 通用 (-U2) | 10 | 100ms | SSR | √ | √ | √ | √ | 通用 | |
| 低耐壓繼電器(-L1) | 10 | 500ms | SSR | √ | √ | √ | 中等價位 | ||
| 電磁繼電器 (-T1) | 10 | 1s | Relay | √ | √ | √ | 抗噪聲 | ||
| DC 電流輸入 (-C1) | 10 | 100ms | SSR | √ | 僅限mA |
內存和最大輸入/輸出通道數
類型 | 內存 | 最大輸入/輸出通道數 | |
| GM10-1 | 500 MB | 單臺配置 | 0 to 100 |
| 多臺配置 | 0 to 100 | ||
| GM10-2 | 1.2 GB | 單臺配置 | 0 to 100 |
| 多臺配置 | 0 to 420 | ||
輸入類型 | 測量精度* (典型值) | |
| DCV | 20 mV | ±(讀數的0.01% + 5µV) |
| 6 V (1-5V) | ±(讀數的0.01% + 2mV) | |
| TC | R | ±1.1 °C |
| K (-200 to 500 °C) | ±0.2 °C 但 -200.0 to 0.0°C: ±(讀數的0.15% + 0.2 °C) | |
| T | ±0.2 °C 但 -200.0 to 0.0°C: ±(讀數的0.10% + 0.2 °C) | |
| RTD | Pt100 | ±(讀數的 0.02% + 0.2 °C) |
| Pt100 (高分辨率) | ±(讀數的 0.02% + 0.16 °C) | |
因考慮到產品部件和調整測試設備的差異，第11 頁規格中注明的測量精度包含誤差量。左表是從儀器出廠時的精度測試數據計算得到的實際值。
* 基本操作條件: 23±2 °C, 55±10% RH, 電源電壓 90-132, 180-264 VAC, 電源頻率 50/60 Hz ±1%以內；預熱 30 分鐘以上、不存在振動或其他影響性能的因素。

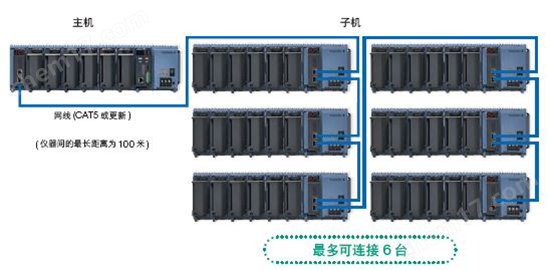

測量對象(現場) 與數據記錄儀分開安裝時，可以將子機安裝在測量現場用來監視數據，從而省去長距離連接熱電偶等信號線的麻煩。
